Inspección de espinas de pescado mediante rayos X: Detección mediante IA y control de calidad para el procesamiento de pescado.

La inspección por rayos X permite detectar numerosas espinas residuales en los filetes de salmón, incluso las que quedan tras el deshuesado mecánico o manual. El rendimiento real depende del tamaño, la densidad y la orientación de las espinas, el grosor del filete, la presentación del producto y la configuración del sistema.

Para los procesadores de productos del mar, la cuestión clave no es solo si se puede detectar una espina de pescado, sino si el sistema de inspección puede funcionar en línea, identificar posibles espinas, separar los productos afectados y permitir un reprocesamiento manual eficiente sin interrumpir la producción.

UnSistema de inspección de espinas de pescado mediante rayos X con tecnología de IACombina la obtención de imágenes internas mediante rayos X con el análisis automatizado de imágenes. Los productos que requieren mayor atención pueden ser excluidos del flujo principal de producción, deshuesados ​​manualmente y reinspeccionados.

De un vistazo

¿Por qué pueden quedar espinas en el pescado después de quitarle las espinas?

Pueden quedar restos de espinas porque los filetes de pescado no son uniformes y el proceso de deshuesado no siempre es completamente consistente.

Los filetes de pescado varían en grosor, posición de las espinas, estructura muscular, materia prima y condiciones de procesamiento. Los equipos de deshuesado pueden eliminar la mayoría de las espinas de manera eficiente, pero los resultados aún dependen de la especie, la materia prima y las condiciones de la línea de procesamiento.

Los restos óseos pueden ser delgados, cortos, estar fracturados o incrustados en el músculo. Cuando un hueso no es visible desde la superficie, la inspección visual se dificulta.

En la producción comercial, el desafío no consiste solo en encontrar un hueso, sino también en mantener un proceso de inspección constante mientras se mantiene la línea de producción en marcha.

¿Por qué es difícil la inspección manual de las espinas de pescado?

La inspección manual sigue siendo importante, pero utilizarla como único método de detección puede resultar difícil en el procesamiento de productos del mar a gran escala.

Las principales limitaciones incluyen:

• Las necesidades de mano de obra aumentan con el volumen de producción.

• La inspección visual y táctil puede variar entre los operadores.

• La fatiga puede afectar la regularidad con el paso del tiempo.

• Incluso cuando se sospecha la presencia de una espina, el operario aún tiene que localizarla dentro del filete.

La inspección por rayos X resulta útil al proporcionar una imagen de la estructura interna del producto antes de que el filete llegue a la estación de reprocesamiento.

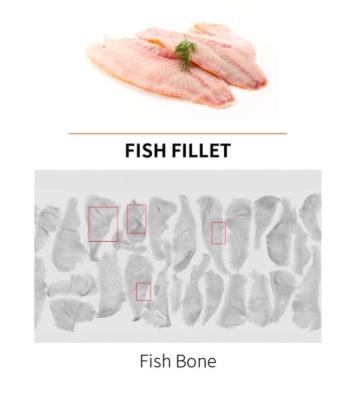

¿Cómo detectan los rayos X las espinas ocultas en los peces?

La tecnología de rayos X detecta diferencias en la atenuación de los rayos X dentro del producto.

Las espinas de pescado atenúan los rayos X de forma diferente al tejido circundante, creando un contraste detectable en la imagen radiográfica. Esto permite al sistema inspeccionar el interior del filete e identificar posibles restos de espinas que podrían no ser visibles en la superficie.

Esta es la principal ventaja de la radiografía para la inspección de espinas de pescado: proporciona imágenes internas en lugar de depender únicamente de la inspección de la superficie.

¿Qué factores afectan al rendimiento en la detección de espinas de pescado?

La detección de espinas en el pescado depende tanto del producto como del sistema de inspección. No existe una configuración universal que funcione igual de bien para todos los productos pesqueros.

Los principales factores incluyen:

• Características óseas:tamaño, densidad, forma, orientación y ubicación

• Grosor del filete:Un mayor grosor del producto puede reducir el contraste de la imagen.

• Presentación del producto:El espaciado, la superposición y la orientación afectan la calidad de la imagen.

• Configuración del sistema:El hardware de rayos X, el rendimiento del detector, el procesamiento de imágenes y el análisis de IA influyen en el resultado de la inspección.

Los huesos muy pequeños o de bajo contraste, los filetes gruesos, la presentación inestable y la superposición de productos pueden dificultar la inspección.

Por lo tanto, realizar pruebas con muestras representativas en condiciones de producción realistas es un paso importante a la hora de evaluar un sistema.

¿Cómo mejora la IA la inspección de espinas de pescado mediante rayos X?

AIMejora el análisis de imágenes de rayos X; no reemplaza la obtención de imágenes de rayos X.

La IA puede realizar tres tareas principales:

• Reconocimiento:Identificación de patrones asociados con espinas de pescado sospechosas

• Localización:indicando la zona sospechosa de ser reparada posteriormente.

• Consistencia:aplicar la lógica de inspección de forma continua durante la producción

Las espinas de pescado varían en forma, longitud y orientación. El análisis de imágenes mediante inteligencia artificial puede ayudar a identificar patrones irregulares que serían más difíciles de detectar utilizando únicamente umbrales fijos. Para los procesadores, esto facilita la inspección en línea y una revisión manual más precisa.

Sistema de inspección por rayos X RaymanTech para espinas de pescado

RaymanTech ofrece un servicio dedicadoSistema de inspección por rayos X para espinas de pescadoPara procesadores de productos del mar que requieren inspección continua y reprocesamiento específico.

Según la información del producto de RaymanTech, el sistema admite:

• Detección UHD con tecnología de IA

• Reconocimiento automático

• Rechazo automático

• Inspección de contaminantes minúsculos

• Transferencia de datos y soporte remoto

Listados de RaymanTechsalmón, bacalao, basa y caballaentre los ejemplos de aplicación de este sistema.

Los parámetros que se muestran actualmente incluyen:

• Ancho de inspección: 200–400 mm

• Altura de inspección: 100 mm

• Velocidad de la cinta transportadora: 10–40 m/min

• Grado de protección: IP67 / IP69K, según la configuración.

¿Cómo funciona el flujo de trabajo de inspección completa?

Una línea de inspección de espinas de pescado normalmente combina el cribado automatizado con la corrección manual.

Este flujo de trabajo permite que el sistema de rayos X realice un escaneo continuo mientras los operadores se centran en los productos que requieren mayor atención.

El objetivo no es simplemente detectar una espina de pescado, sino crear un sistema controlado.inspección → reelaboración → reinspecciónproceso.

Inspección por rayos X frente a detección de metales para la inspección de espinas de pescado.

La inspección por rayos X y la detección de metales abordan diferentes riesgos de contaminación.

Para los procesadores que se centran en los restos de espinas de pescado, la inspección por rayos X es la tecnología pertinente porque proporciona imágenes internas que los detectores de metales no ofrecen.

¿Qué productos pesqueros pueden ser inspeccionados?

La inspección radiográfica de las espinas de pescado se puede aplicar a diversos productos pesqueros, pero las condiciones de inspección deben evaluarse según la especie y el formato del producto.

Filetes de salmón

El salmón es una aplicación clave. La inspección por rayos X es especialmente relevante cuando el filete ya ha pasado por el deshuesado primario, pero aún pueden quedar restos de espinas.

Bacalao, basa y caballa

RaymanTech también incluye el bacalao, la basa y la caballa entre las aplicaciones previstas para su sistema de inspección de espinas de pescado.

Otros formatos

Las condiciones de inspección pueden variar para:

• filetes enteros

• porciones de pescado

• Productos recortados

• productos de pescado congelado

• diferentes grosores del producto

• Diferentes orientaciones de producto

Cuando cambia el formato del producto, se debe evaluar la configuración de la inspección utilizando muestras representativas.

Cómo elegir un sistema de inspección radiográfica de espinas de pescado

La máquina de inspección de espinas de pescado adecuada debe seleccionarse en función del producto, el flujo de trabajo y los requisitos de producción, y no solo de las especificaciones principales.

1. Especies de pescado y formato del producto

Las diferentes especies y formatos pueden presentar diferentes características óseas, estructuras tisulares y condiciones de presentación del producto.

2. Grosor del filete

El grosor afecta al contraste de la imagen y debe evaluarse utilizando muestras de producción reales.

3. Características del hueso objetivo

Los responsables del procesamiento deben definir las características del hueso residual objetivo, incluyendo el tamaño, la densidad, la ubicación y la orientación esperados del hueso, así como si los huesos rotos o incrustados forman parte de la tarea de inspección.

4. Velocidad de producción

El sistema de inspección debe coincidir con la línea de producción real. RaymanTech indica velocidades de cinta transportadora de 10 a 40 m/min, según la configuración.

5. Ancho de inspección

El ancho de la máquina debe ajustarse a las dimensiones del producto y al diseño de la línea de producción. RaymanTech indica anchos de inspección de 200 a 400 mm, según la configuración.

6. Requisitos de higiene y limpieza

Los equipos para el procesamiento de productos del mar deben ser compatibles con una limpieza frecuente. RaymanTech ofrece configuraciones IP67/IP69K, según la aplicación.

7. Flujo de trabajo de rechazo y reinspección

La máquina debe evaluarse como parte del proceso completo, que incluye la gestión de los productos de desecho, el deshuesado manual y la reinspección.

8. Pruebas de la aplicación

Las pruebas de aplicación son un paso importante antes de la selección del equipo. Se deben probar muestras representativas en condiciones de producción realistas para que los procesadores puedan evaluar el rendimiento de la inspección y la idoneidad del flujo de trabajo para sus propios productos.

¿Qué se debe comprobar antes de comprar un sistema de inspección por rayos X de espinas de pescado?

Antes de realizar la compra, los fabricantes deberían evaluar el sistema utilizando muestras de producción representativas en lugar de basarse únicamente en las especificaciones.

Las pruebas deben tener en cuenta la especie de pez, el formato del producto, el grosor, las condiciones de las espinas residuales previstas, la presentación del producto y el flujo de trabajo de producción. La evaluación también debe abarcar el rechazo automático, el reprocesamiento manual y la reinspección.

El objetivo es determinar si el flujo de trabajo de inspección completo se ajusta a los requisitos de producción del procesador.
